更豪TBN300系列超薄款安全光柵

一．特性：

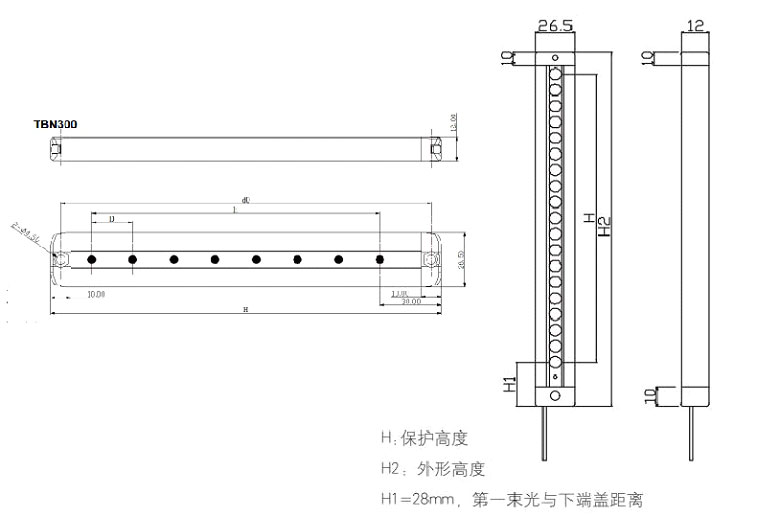

更豪TBN300系列安全光柵外形尺寸：12*26.5*H(mm）；

1.超強抗電磁輻射干擾處理電磁輻射復雜環境正常工作；

2.0.2到5米間自動調節；

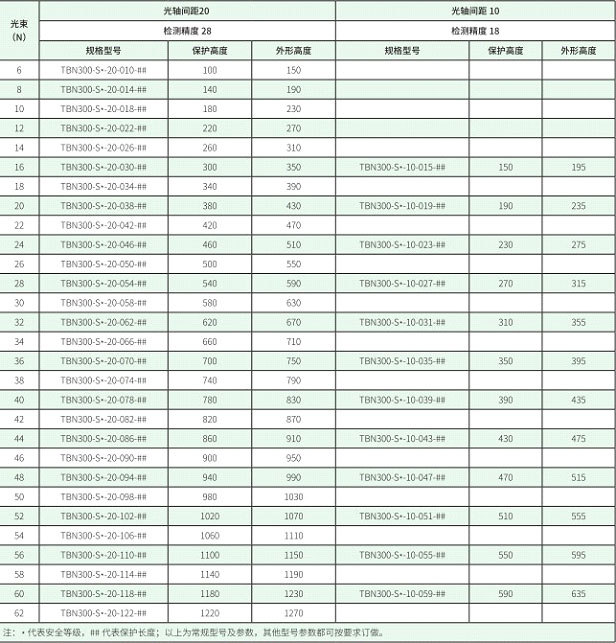

3.10mm、20mm間距，保護高從100mm至620mm高度選擇；

4.具有短路極性保護，光柵的任何短接反接不會損壞；

二．原理：

發光器發出的光直射到受光器，形成保護光柵；當光柵被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸?shù)娇刂破鳎刂破鲗⒋诵盘?hào)進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警；

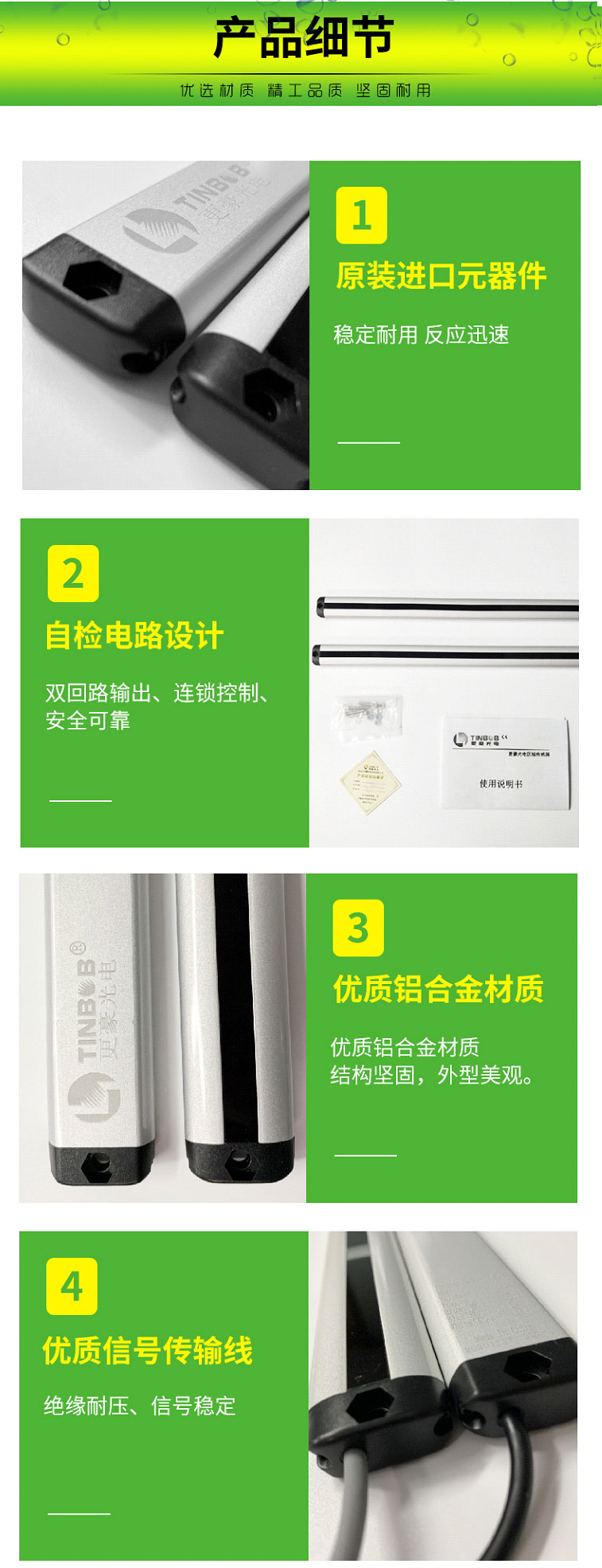

三．更豪TBN300系列安全光柵組成單元：

1.發光器：由若干發光器件組成，發射紅外光線；

2.受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光柵，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；發射器和接收器的工作電壓是DC24V為安全電壓，這樣在發射器和接收器與操作工接觸的時候，不會發生觸電事故；

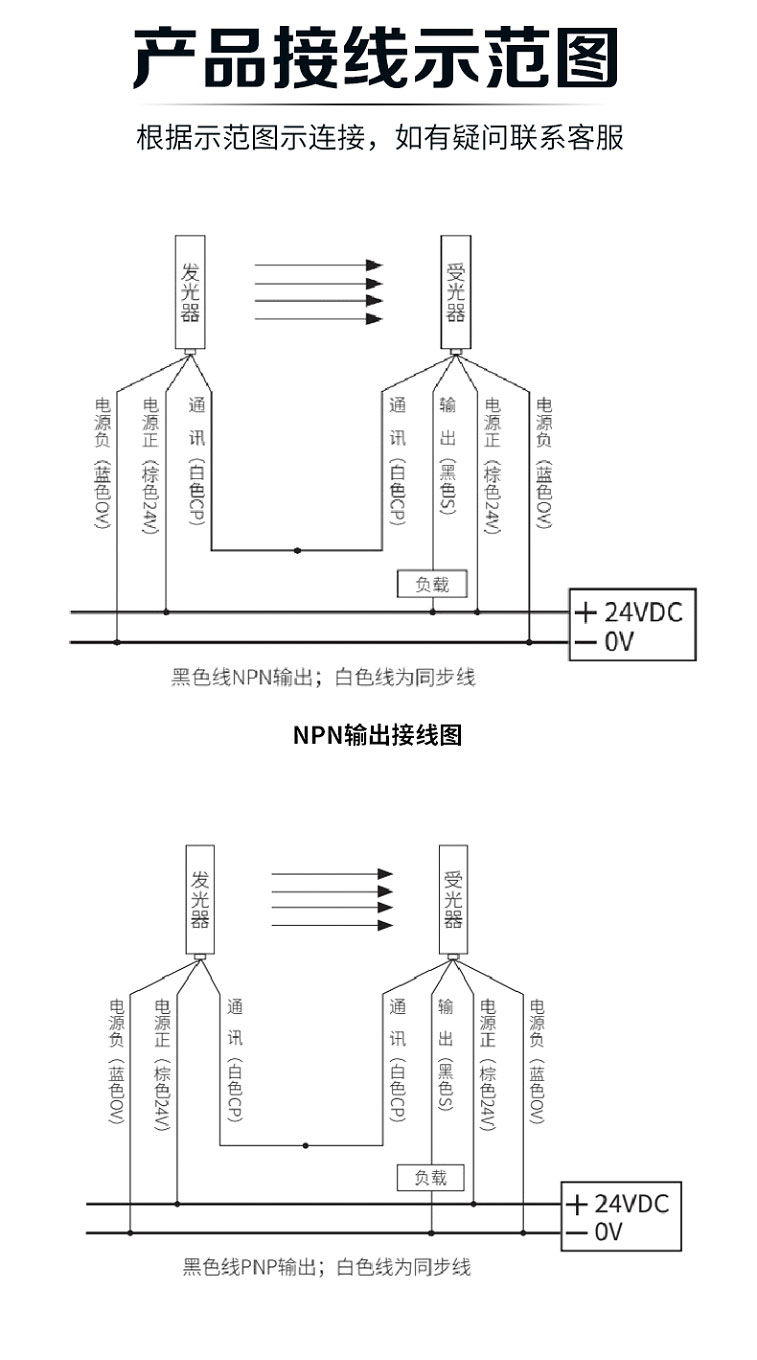

3.信號電纜：用來傳輸電源和發光器、受光器之間的信號；

4.固定螺絲：把發光器與受光器固定在機臺上，用于安全光柵安裝；
