更豪TBN104系列超遠對射型安全光柵:
一．特性：

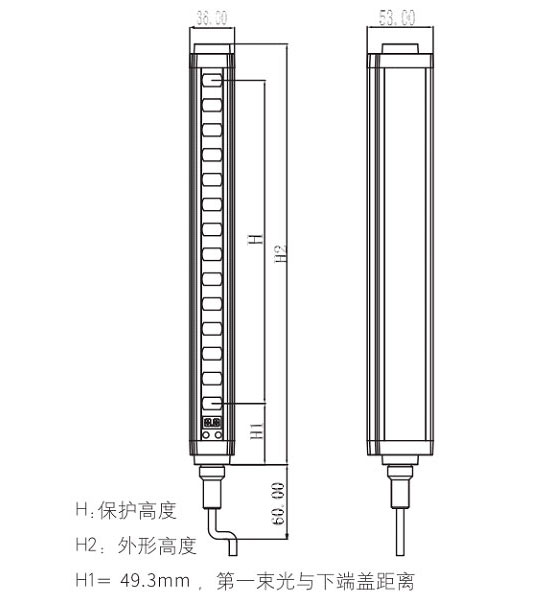

更豪TBN104系列安全光柵外形尺寸：36*53*H(mm）

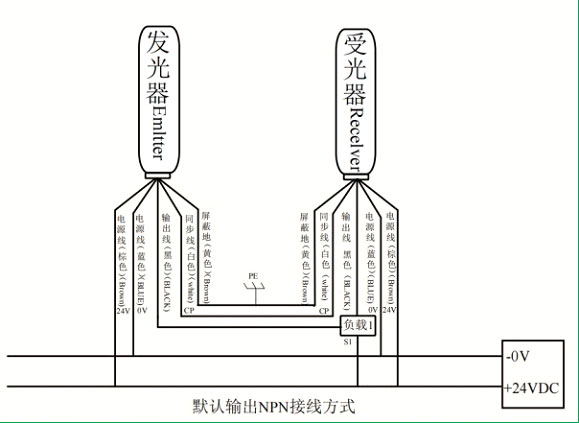

1. 雙回路輸出，NPN/PNP,連鎖控制，安全更可靠；
2. 超強抗電磁輻射干擾處理，復雜環境正常工作；
3. 超強抗光干擾處理；
4. 檢測距離8米之間自動調節；
5.光軸間距有：20mm、40mm兩種規格可供選擇，保護高度從60mm至1500mm可供選擇；
6.具有短路極性保護，光柵的任何短接反接不會損壞；
二．原理：
發光器發出的光直射到受光器，形成保護光柵；當光柵被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸到控制器，控制器將此信號進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警；
三．更豪TBN104系列安全光柵組成單元：
1.發光器：由若干發光器件組成，發射紅外光線；
2.受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光柵，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；發射器和接收器的工作電壓是DC24V為安全電壓，這樣在發射器和接收器與操作工接觸的時候，不會發生觸電事故；
3.信號電纜：用來傳輸電源和發光器、受光器之間的信號；
4.L片支架：把發光器與受光器固定在機臺上，用于安全光柵側面的安裝，可以雙向調節；
工作電源 | DC24V±15% |
輸出類型 | 晶體管輸出（100mA) |
最大輸出電流 | 100mA（晶體管輸出） |
功耗 | <3W |
使用溫度 | -10℃∽55℃ |
環境濕度 | 20℃，RH≤95%（無冷凝水） |
響應時間 | 3ms∽18ms |
絕緣電阻 | >100MΩ |
介電強度 | AC1500V,60s |
抗光干擾 | 10000Lux（入射角≥5°） |
發射光源 | 紅外，940nm |
外殼材料 | 傳感器：鋁合金 |
防護級別 | 傳感器：IP65 |
光軸間距 | 20mm,40mm |
檢測距離 | 20∽8000mm |
保護高度 | 保護高度H=（xx-1)X光軸間距，xx為光束數 |
更豪TBN104系列規格技術一覽表：
光軸間距20mm | 光束 | 保護 高度 | 外形 高度 | 產品型號 | 檢測 距離 |
12 | 220 | 270 | TBN104-S2-20-022-08-RC | 0.2~8m | |
16 | 300 | 350 | TBN104-S2-20-030-08-RC | 0.2~8m | |
20 | 380 | 430 | TBN104-S2-20-038-08-RC | 0.2~8m | |
24 | 460 | 510 | TBN104-S2-20-046-08-RC | 0.2~8m | |
28 | 540 | 590 | TBN104-S2-20-054-08-RC | 0.2~8m | |
32 | 620 | 670 | TBN104-S2-20-062-08-RC | 0.2~8m | |
36 | 700 | 750 | TBN104-S2-20-070-08-RC | 0.2~8m | |
光軸間距40mm | 6 | 200 | 270 | TBN104-S2-40-020-08-RC | 0.2~8m |
8 | 280 | 350 | TBN104-S2-40-028-08-RC | 0.2~8m | |
10 | 360 | 430 | TBN104-S2-40-036-08-RC | 0.2~8m | |
12 | 440 | 510 | TBN104-S2-40-044-08-RC | 0.2~8m | |
14 | 520 | 590 | TBN104-S2-40-052-08-RC | 0.2~8m | |
16 | 600 | 670 | TBN104-S2-40-060-08-RC | 0.2~8m | |
18 | 680 | 750 | TBN104-S2-40-068-08-RC | 0.2~8m | |
20 | 760 | 830 | TBN104-S2-40-076-08-RC | 0.2~8m | |
22 | 840 | 910 | TBN104-S2-40-084-08-RC | 0.2~8m | |
24 | 920 | 990 | TBN104-S2-40-092-08-RC | 0.2~8m | |
26 | 1000 | 1070 | TBN104-S2-40-100-08-RC | 0.2~8m | |
28 | 1080 | 1150 | TBN104-S2-40-108-08-RC | 0.2~8m | |
30 | 1160 | 1230 | TBN104-S2-40-116-08-RC | 0.2~8m | |
32 | 1240 | 1310 | TBN104-S2-40-124-08-RC | 0.2~8m | |
34 | 1320 | 1390 | TBN104-S2-40-132-08-RC | 0.2~8m | |
36 | 1400 | 1470 | TBN104-S2-40-140-08-RC | 0.2~8m |
