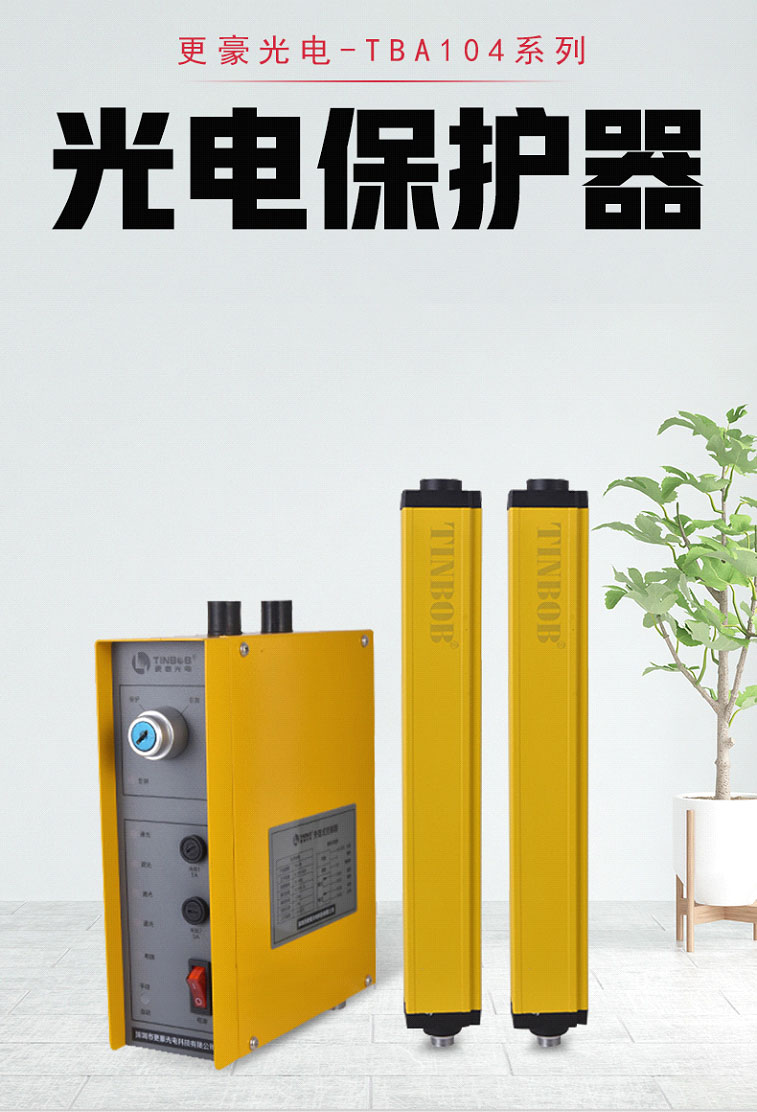

更豪TBA104系列光電保護器產品介紹
一：特性
1. 雙繼電器輸出，連鎖控制，安全更可靠；
2. 超強抗電磁輻射干擾處理電磁輻射復雜環境正常工作；
3. 超強抗光干擾處理；
4. 0.2到20米對光距離選擇；
5. 20mm、40mm間距多種間距選擇，保護高從60mm至2440mm高度選擇，
6.具有短路極性保護，光柵的任何短接反接不會損壞。
二.原理：
發光器發出的光直射到受光器，形成保護光柵。當光柵被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸到控制器，控制器將此信號進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警。
三.更豪TBA104系列光柵組成單元：
發光器：由若干發光器件組成，發射紅外光線；
受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光柵，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；發射器和接收器的工作電壓是DC24V為安全電壓，這樣在發射器和接收器與操作工接觸的時候，不會發生觸電事故；

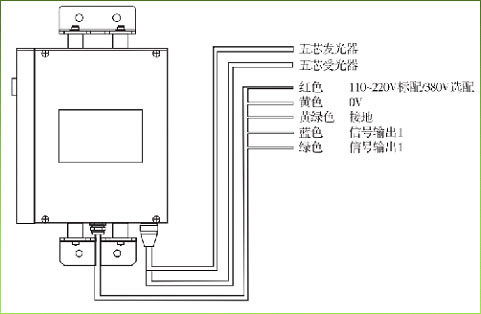

控制器：信號處理單元，為發光器、受光器提供電源，并接收受光器傳送的通光、遮光信號，產生輸出控制信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警；
信號電纜：用來傳輸電源和發光器、受光器之間的信號；
F型鋼管支架：把發光器與受光器固定在機臺上，實現發光器和受光器的上下、左右方向調節。
工作電源 | AC110~220V±15%標配，AC380V選配 |
輸出類型 | 繼電器輸出 |
最大輸出電流 | 5A |
功耗 | <10W |
使用溫度 | -10℃∽55℃ |
環境濕度 | 20℃，RH≤85%（無冷凝水） |
響應時間 | 3ms∽20ms |
絕緣電阻 | >100MΩ |
介電強度 | AC1500V,60s |
抗光干擾 | 10000Lux（入射角≥5°） |
發射光源 | 紅外，940nm |
外殼材料 | 傳感器：鋁合金 |
防護級別 | 傳感器：IP65 |
光軸間距 | 20mm,40mm |
檢測距離 | 0.2∽8m（標配），0.2∽20m（選配） |
保護高度 | 保護高度H=（xx-1)X光軸間距，xx為光束數 |
更豪TBA104系列規格技術一覽表：
光軸間距20mm | 光束 | 保護 高度 | 外形 高度 | 產品型號 | 檢測 距離 |
12 | 220 | 270 | TBA104-S2-20-022-08-RC | 0.2~8m | |
16 | 300 | 350 | TBA104-S2-20-030-08-RC | 0.2~8m | |
20 | 380 | 430 | TBA104-S2-20-038-08-RC | 0.2~8m | |
24 | 460 | 510 | TBA104-S2-20-046-08-RC | 0.2~8m | |
28 | 540 | 590 | TBA104-S2-20-054-08-RC | 0.2~8m | |
32 | 620 | 670 | TBA104-S2-20-062-08-RC | 0.2~8m | |
36 | 700 | 750 | TBA104-S2-20-070-08-RC | 0.2~8m | |
光軸間距40mm | 6 | 200 | 270 | TBA104-S2-40-020-08-RC | 0.2~8m |
8 | 280 | 350 | TBA104-S2-40-028-08-RC | 0.2~8m | |
10 | 360 | 430 | TBA104-S2-40-036-08-RC | 0.2~8m | |
12 | 440 | 510 | TBA104-S2-40-044-08-RC | 0.2~8m | |
14 | 520 | 590 | TBA104-S2-40-052-08-RC | 0.2~8m | |
16 | 600 | 670 | TBA104-S2-40-060-08-RC | 0.2~8m | |
18 | 680 | 750 | TBA104-S2-40-068-08-RC | 0.2~8m | |
20 | 760 | 830 | TBA104-S2-40-076-08-RC | 0.2~8m | |
22 | 840 | 910 | TBA104-S2-40-084-08-RC | 0.2~8m | |
24 | 920 | 990 | TBA104-S2-40-092-08-RC | 0.2~8m | |
26 | 1000 | 1070 | TBA104-S2-40-100-08-RC | 0.2~8m | |
28 | 1080 | 1150 | TBA104-S2-40-108-08-RC | 0.2~8m | |
30 | 1160 | 1230 | TBA104-S2-40-116-08-RC | 0.2~8m | |
32 | 1240 | 1310 | TBA104-S2-40-124-08-RC | 0.2~8m | |
34 | 1320 | 1390 | TBA104-S2-40-132-08-RC | 0.2~8m | |
36 | 1400 | 1470 | TBA104-S2-40-140-08-RC | 0.2~8m |
